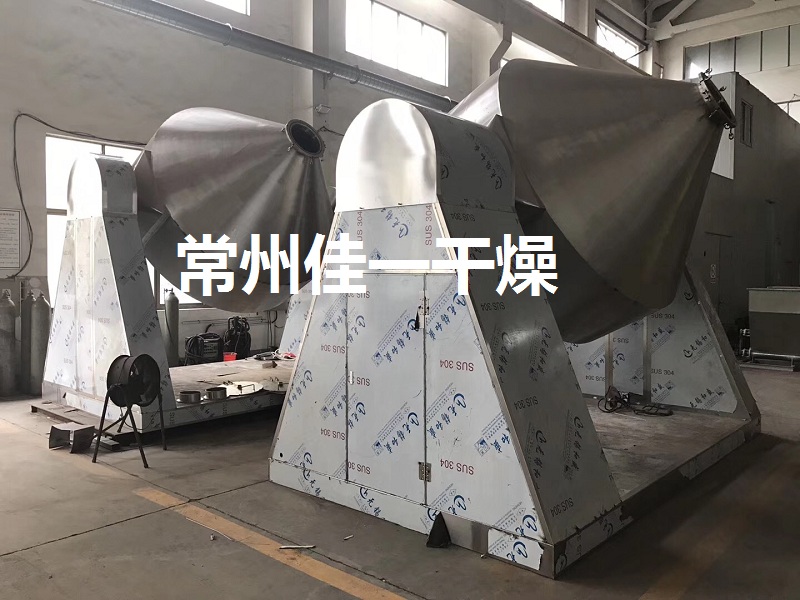

雙錐回轉混合機制作完工

原理

由電動機、減速機經齒輪傳動帶動混合罐體轉動，工作時將配制好的各種粉料加入到混合機罐體內，通過罐體的回轉，使物料靠其重力和離心力反復進行聚合和分離而達到混合均勻，混合好的物料靠自重由排料口卸出。

設備組成

由罐體、驅動裝置、滑環箱和支撐臺架等組成。其結構見圖1。

(1)罐體。

由鋼板制成的容器，其形狀是在兩個圓錐之間設置1個短圓筒，圓錐的頂角根據所混粉料的安息角決定，為便于出料應設計成90°或者75°，罐體的進、出料口裝有氣動閥或電動蝶形閥。以供裝料和出料的啟閉用。

(2)驅動裝置。

由電動機、減速機及傳動齒輪等組成。電動機的轉數在一定范圍內可調。為保證罐體停車位置準確，停車前后一轉要減速，整個操作過程可實現自動控制。

(3)滑環箱。

用于配電的裝置，附在轉動罐體上的電氣設備的動力線均由此輸入。

(4)支撐臺架。

用于支撐罐體及傳動裝置等的金屬結構架。

應用范圍

適用于制藥、化工、食品、飼料、燃料、電子等行業。本機對流動性較好的粉體及顆粒狀進行混合，效果顯著。各項技術指標均能達到國外同類產品標準。
